采用三級伸縮臂進行頂架升降作業,支護頂架底座采用橫向調角油缸及前后回轉油缸控制,可實現 3m~4m 任意高度調平,具有良好的接頂效果,適用于矩形、拱形、梯形巷道。
1. 支護強度高,額定工作阻力達 30kN。
2. 單主臂伸縮同步性好,結構可靠性高,故障率低。
3. 支護頂架采用調角油缸控制,左右擺動角度可達 ±25°。
4. 頂架前后翻轉采用縱向回轉油缸控制,托掛錨網安全方便。
5. 頂架可側伸、前伸,接頂面積大。
6. 采用負載敏感控制,控制精度高。

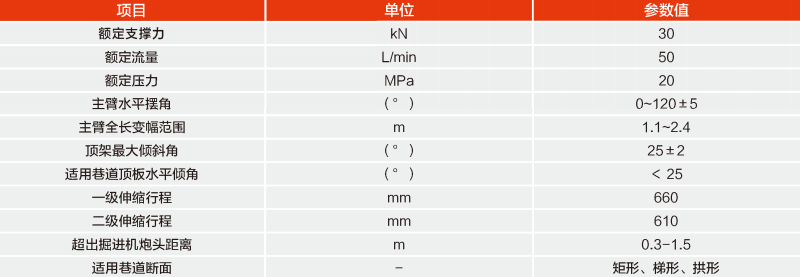

項目
單位
參數
額定支撐力
kN
30
額定流量
L/min
50
額定壓力
MPa
20
主臂水平擺角
°
0-120±50
主臂全長變幅范圍
mm
1120-2390
頂架最大傾角
25±2
適用巷道頂板水平傾角
<25
一級伸縮行程
660
二級伸縮行程
610
超出掘進機掘進頭距離
300-1500
適用巷道斷面
—
矩形、梯形、拱形
